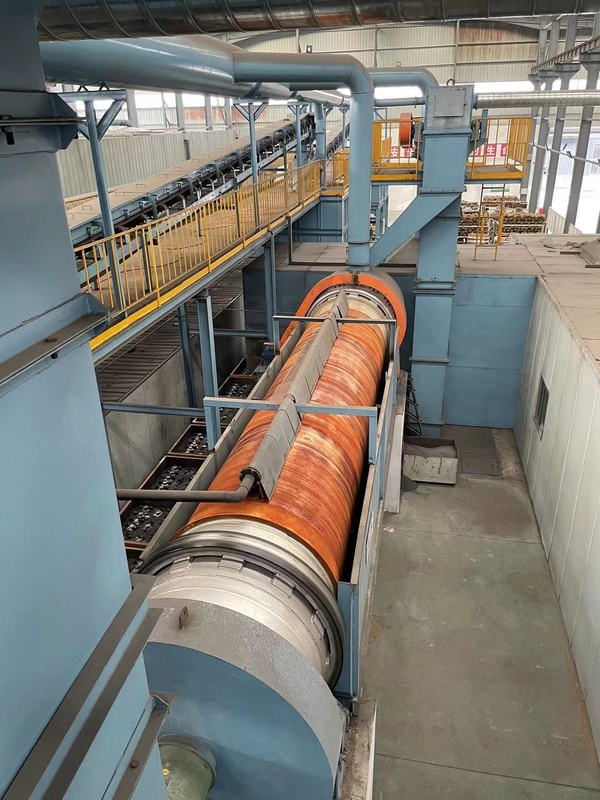

자동 플라스크 주조 성형 라인 고압

녹색 모래의 정적 압력 자동 성형 라인

제품 세부 정보:

정압 성형 기술은 압축의 어려움에 따라 유압 멀티 피스톤 스퀴즈 압축 기술을 사용한 기류를 말하며 유압 멀티 피스톤 스퀴즈 압축 또는 기류 및 유압 멀티 피스톤 스퀴즈 압축 만 선택할 수 있습니다.

정압은 다음과 같은 장점이 있습니다.

1. 다짐 모래를 위한 높은 능력, 엄밀한복잡한 주물의 제조에 적합한 조밀한 금형.

2. 치수 안정성 및 더 나은 표면 거칠기.

3. 성형의 고효율.

4.활용도가 높은 금형판.

5. 좋은 근무 조건 및 노동 절약,

수평 분할 정압 자동 성형기는 Weifang Kailong의 독립적인 지적 재산권을 보유한 주요 제품 중 하나입니다.샌드 박스 크기에 적합한 엔진 실린더 블록, 플라이휠 쉘, 브레이크 드럼, 휠 허브 및 기타 회주철, 연성 철 및 강철 주물의 생산에 적합합니다.

전체적인 선에는 기계장치, 전기 통제, 유압 장비 및 모래 상자의 pallent 차의 30개 이상 세트가 있습니다.여기에는 모래 낙하, 상자 분할, 상자 표면 및 내부 캐비티 청소, 모델링, 터닝, 게이트 밀링, 가스 구멍 밀링, 상자 닫기, 상자 후크 조임, 주조 냉각 및 기타 프로세스가 포함됩니다.성형 라인은 모래 낙하, 모델링, 코어 설정, 붓기, 냉각 5개 섹션으로 나뉩니다.그리고 그것은 수동, 단일 기계 자동, 자동, 몰딩 없음, 모래 없음, 모래 없음, 불어 없음, 모래 불어 + 압축 압축, 냉각 채널 선택 및 기타 작업 시스템을 갖추고 있습니다.

멀티램 프레스의 독특한 디자인
쉬운 유지 보수 및 유압 실린더에 대한 자유로운 접근을 위해 공기 흐름 압착 생사 성형기는 유압 실린더를 두껍고 가공된 강판에 고정하는 독특한 멀티 램 스퀴즈 헤드 설계를 사용합니다.유지 보수가 필요한 경우 표준 용접은 이 기본 강판을 수리할 수 있습니다.그리고 실린더는 쉽고 개별적으로 교환될 수 있습니다.

A. 성형기 공정

1. 빈 플라스크는 성형기 성형 스테이션으로 인덱싱됩니다.
2. 패턴 볼스터 회전 또는 셔틀
3. 리프팅 실린더가 상승하고 거푸집, 샌드 박스 및 프리 샌드 프레임이 상승합니다.
4. 정량 모래 추가
5. 다중 접점을 안으로 이동하면서 모래통을 밖으로 이동하고 사전 모래 프레임의 상부 표면을 청소합니다.
6. 리프팅 실린더가 다시 위로 올라갑니다.
7. 공기 사전 압축 및 압축
8. 드래프트 중 리프팅 실린더가 떨어집니다.


B. 회전율 기계

1. 성형 섹션의 회전율 기계
샌드박스를 180도 돌려 몰드 조인트가 위를 향하도록 합니다.

2. 코어 설정 섹션의 턴오버 머신
플라스크가 닫히기 전에 모래 상자를 180도 돌립니다.기계

구성

볼 베어링에서 작동하는 무겁고 경화된 롤러가 있는 조정 가능한 롤러 블록

C. 다운게이트 드릴링 장치

코프의 지정된 지점에서 게이트 또는 라이저를 밀링하는 데 사용됩니다.


구성

1. 회전을 위한 유압 모터 또는 모터
2. X/Y 방향의 서보 모터 감속기 및 서보 컨트롤러 드라이브, 기어 및 랙 드라이브
3. 직선 가이드 기구
4. 교체 가능한 고경도 금속 공구
5. 절삭 공구 홀더
6. 유압 리프트 실린더
7. 밸브 시스템 및 전기 제어 시스템

D. 통풍구 드릴링 장치

다짐 후 모래 금형에 구멍을 뚫는 데 사용

구성

1. 회전을 위한 유압 모터 또는 모터
2. X/Y 방향의 서보 모터 감속기 및 서보 컨트롤러 드라이브, 기어 및 랙 드라이브
3. 직선 가이드 기구
4. 교체 가능한 고경도 금속 공구
5. 절삭 공구 홀더
6. 유압 리프트 실린더
7. 밸브 시스템 및 전기 제어 시스템


E. 플라스크 분리 장치

플라스크를 팔레트로 옮겨 플라스크를 닫습니다.

구성

1. 안내 장치
2. 리프팅 장치
3. 플라스크 위치 지정 장치
4. 플라스크 클램프 폐쇄 장치
5. 밸브 시스템 및 전기 제어 시스템

F. 붓는 기계

성형 생산 라인(박스 및 비박스 라인 포함)의 회주철 및 구상흑연주철 생산에 적합

ㅏ.국자 교체: 크레인 또는 지게차
비.주조 능력:1000kg-2500kg
씨.붓는 속도: 15-22kg/sec

구성

1. 부채꼴 주물주머니
2. 서보 틸팅 메커니즘
3. 차량 및 트랙 시스템의 세로 및 가로 이동
4. 제어 및 운영 시스템
5. 안전 시스템
6. 케이블 유닛
7. 인큐베이션 시스템

G 트랜스퍼 카 & 레일 시스템

성형부 및 냉각부에서 사형 및 파렛트 이송에 사용

구성

1. 홀딩 브레이크가 있는 모터 감속기로 구동되는 기어 및 랙 구동 장치
2. 22kg/m 경전철
3. 4개의 보행 바퀴, 안내 바퀴 및 담금질된 사각 강철이 있는 트랜지션 카
4. 환승차 제한장치
5. 비례 밸브에 의해 제어되는 유압 인덱싱 및 완충 장치
6. 드래그 체인
7. 밸브 시스템 및 전기 제어 시스템

H. 펀치 아웃 머신

스트리핑 장치로 설계된 상단에서 작동하여 플라스크에서 몰드를 펀칭하기 위해

구성

1. 리프팅 장치
2. 주행 구동 장치
3. 플라스크 리프팅 및 펀치 아웃 실린더
4. 경화 롤러가 있는 이송 메커니즘
5. 지원 프레임워크
6. 밸브 시스템 및 전기 제어 시스템

I. 플라스크 분리기

이송 차량에서 빈 플라스크를 들어 올리고, 코피와 드래그를 분리하고, 코피와 드래그를 롤러 컨베이어에 놓고 몰딩 라인을 통해 추가 이송

구성

1. 리프팅 장치
2. 안내 장치
3. 플라스크 위치 찾기 장치
4. 언클램프 장치
5. 밸브 시스템 및 전기 제어 시스템

G. 팔레트 청소 장치

잔류 주물사로부터 팔레트의 상단 표면 청소용

구성

1. 프레임워크
2. 조정 가능한 블레이드
3. 볼 베어링이 있는 헤비 롤러 테이블용 가이드 슬라이드
4. 조정 가능한 전면 스크레이퍼가 있고 위아래로 스윙할 수 있는 수양 브러시

K. 내벽 청소 장치

성형시 모래가 떨어지는 것을 방지하기 위해 샌드 박스 내벽에 남아있는 모래를 긁어냅니다.

구성

1. 프레임워크
2. 스위스의 ROSTA 비틀림 스프링.
3. 조정 가능한 스크레이퍼
4. 안내 장치
5. 리프팅 장치
6. 밸브 시스템 및 전기 제어 시스템

I. 롤러 컨베이어, 인덱싱 로드, 쿠션 로드

한 번에 하나의 샌드 박스 피치, 레이스웨이에서 하나의 상자씩 플라스크를 운반합니다.건설을 위해 샌드박스를 천천히 멈추게 하기 위해 롤 테이블의 샌드 버퍼링

구성

1. 압력이 있는 오일 실린더의 유압 전원 공급 시스템
2. 지지 및 안내 롤러

M. 포지셔닝 메커니즘

캐스트 컨베이어 라인 끝에 팔레트 고정

구성

1. 재배치 가능한 베이스 플레이트
2. 유압 회전판
3. 밸브 시스템
4. 전기 제어 시스템

N. 유압 시스템

성형라인 가동을 위한 주전원 공급

구성

1. 유압 스테이션
2. 밸브 및 밸브 블록
3. 오일 탱크
4. 오일 온도 조절 시스템
5. 유압 오일 히터
6. 밸브 제어 패널의 완전한 세트

O. 전자 제어 시스템

몰딩라인의 자동운전 및 연동수동 및 비연동설치운전의 보수유지용

1. Siemens PLC, 터치 스크린 및 네트워크 이더넷 등
2. 휴먼-컴퓨터 인터페이스 c
3. 눈금판
4. 저전압 전기 부품
5. PLC 제어 시스템
6. 원격 제어 시스템
